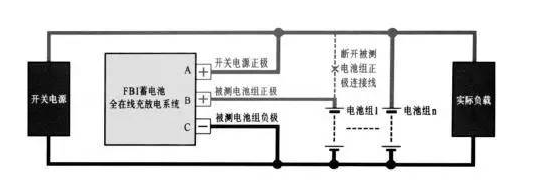

在直流供電系統兩組后備雙登蓄電池中取一組,該電池組通過在線串接“全在線放電智能設備”提升在線供電電壓,使被測電池組以自動穩流或恒功率對負載設備進行供電,從而實現被測電池組的安全節能。全在線單組電池充放的連線圖如下圖所示。
全在線充、放電過程:被測電池組的正極與全在線(充)放電設備連接,不需要調整開關電源的浮充電壓值,使被測電池組所在支路的電壓略高出開關電源輸出或另一組電池的浮充電壓,這樣使該雙登蓄電池組對實際負載進行放電,放電過程中被測電池組電壓隨著放電時間而逐漸下降,通過全在線(充)放電設備進行自動電壓補償調整,保證被測電池組始終保持恒定電流或恒定的功率進行放電,當電池組放電終止,即電壓、容量、時間和單體電池電壓達到預期所設置的放電門限值時,放電試驗結束,自動轉入對被測電池組的全在線充電恢復過程,以消除兩組電池之間存在的電壓差,并引導在線開關電源輸出,經過充電、等電位控制保護電路自動對被測放電后的電池組進行限流充電,自動完成在線等電位連接,恢復系統的正常連接后,全在線充、放電設備退出,結束雙登蓄電池組充電,恢復等電位連接過程。實現了該電池組在線充、放電試驗的目的和了解該電池組的實際容量。
全在線充、放電設備連接電池組時,拆、接線只在電池組正極,無須拆電池組負極,只在負極接一根放電設備的工作電源線,操作過程不存在短路危險,充、放電全部在線自動運行;充、放電電流保持恒定;測試記錄自動進行;被測電池組按0.1C10直接對負載放電和對雙登蓄電池組充電;無須看守,大大減輕工作強度,提高工作效率。
